防火阀、排烟阀调节阀
产品名称: 防火调节阀系列
详细信息:
结构
主要部件:阀体、阀叶、轴、轴衬、执行器
矩形阀体厚度:L=210、 260
法兰宽度有三种为30、40、50常规为30,设计或订货时请注明
W尺寸>1250时,加中间框,叶片分离。
阀体面积≥1m2,执行器装2只。
主要持术参数
熔断器动作温度:70℃ (或280℃)
阀门耐火等级:1.5h
漏风量<压差 300pa>;≤700m3 /m2 .h
全开进阻力系数:<0.5



产品名称: 风量调节阀
详细信息:
风量调节阀是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件,一般用在空调,通风系统管道中,用来调节支管的风量,也可用于新风与回风的混合调节
产品名称: 多叶排烟口
详细信息:
正压送风口
   作用:当发生火灾时,其内部的电机会打开风口,温感烟感或者是手动火灾报警会开启,塔楼顶正压风机自动打开,对送风竖井进行加压送风,楼梯的前室通过正压送风口会源源不断的对前室进行送风,使前室维持正压,保证烟气不会再这个区域蔓延,而给人逃生的空间。当温度高于280°C时人已无逃生可能性,其内部熔断器会熔断,风口自动关闭,防止火势蔓延。
   应用:国家高层建筑防火排烟设计规范规定,下列部位应设置独立的机械排烟系统
   1:不具备自然排烟条件的防烟楼梯,消防电梯前室或合用前室。
   2:采用自然排烟的防烟楼梯,其不具备自然排烟的前室。
   3:封闭的避难层。
   在以上三种情况下均虚设置机械加压送风系统。其末端就是正压送风口下面是产品和图纸的样式

产品名称: 板式排烟口
详细信息:
使用范围:
   安装在走道或防烟前室,无窗房间的排烟系统的排烟口处,可以吊装在天花板上或安装在侧墙。
功能特点
1、平时常闭,控制中心DC24V电信号,排烟口迅开启。
2、远距离手动开启。
3、远距离手动复位。
4、输出开启动作信号,联锁相关设备。
5、板式排烟口具有打开后烟气温度达280度时重新关闭的功能。
防火阀与排烟阀的制作:
1、失火时框架(外壳)、叶片应能防止变形失效,其板材厚度不应小于2mm。
2、 易熔件应为消防部门认可的标准产品,其熔点温度应符合设计规定。
3、阀门动作应可靠,关闭时应严密,其允许漏风量应符合相关规定。

产品名称: 防火阀、排烟阀调节阀
详细信息:
防火阀、排烟阀调节阀
  结构
主要部件:阀体、阀叶、轴、轴衬、执行器
矩形阀体厚度:L=210、260
法兰宽度有三种为30、40、50常规为30,设计或
定货时请注明
W尺寸>1250时,加中间框,叶片分离。
阀体面积≥1m2,执行器装2只。
FSD(G)、FSD(F)简式防火阀 防火调节阀 主要持术参数
  熔断器动作温度: 70℃(或280℃)
阀门耐火等级: 1.5h
漏风量<压差300pa>; ≤700m3/m2.h
全开进阻力系:< 0.5

结构
主要部件:阀体、阀叶、轴、轴衬、执行器
圆形阀体厚度:当¢≤320时,L=D;当¢>320
时,采用方接园L=320
W尺寸>1250时,加中间框,叶片分离。
法兰宽度¢≤320时为25,¢≤500时30,¢≤560
时40 圆形防火调节阀
阀体面积≥1m2,执行器装2只。
主要持术参数
熔断器动作温度: 70℃(或280℃)
阀门耐火等级: 1.5h
漏风量<压差300pa>; ≤700m3/m2.h
全开进阻力系:< 0.5

  结构
  主要部件:阀体、阀叶、轴、轴衬、熔断器、
  执行机构
矩形阀体厚度:L=210、260
法兰宽度有三种为30、40、50常规为30,设计或
定货时请注明
W尺寸>1250时,加中间框,叶片分离。
阀体面积≥1m2,执行器装2只。
主要持术参数
漏风量<压差300pa>; ≤700m3/m2.h
PSD (ZD)全自动防烟防火阀 阀门耐火等级: 1.5h
  熔断器动作温度: 70℃(或280℃)
控制电压:DC24V
动作电流: 0.2A
复位电流: 0.3A
动作时间: 舜间
  复位时间: ≤12秒
  全开进阻力系数: <0.5

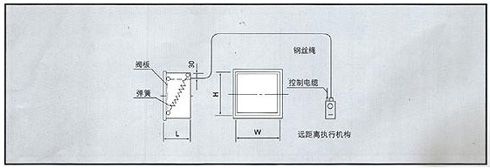

结构
主要部件:阀体、阀叶、轴、轴衬、熔断器、
执行机构
矩形阀体厚度:L=210、260
法兰宽度有三种为30、40、50常规为30,设计或
定货时请注明
W尺寸>1250时,加中间框,叶片分离。
阀体面积≥1m2,执行器装2只。
执行机构牛簧扭力可三档调节 FFYH(J) (JF) 防烟防火阀
主要持术参数
熔断器动作温度: 70℃
阀门耐火等级: 1.5h
漏风量<压差300pa>; ≤700m3/m2.h
控制电压:DC24V
动作电流:0.2A
微动开关接点容量:AC 380V 3A
全开进阻力系数:<0.5

排烟防火阀系列

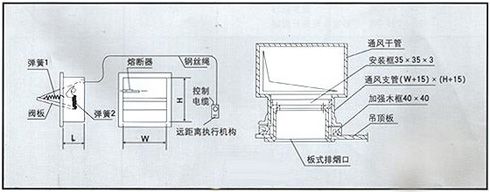

PYK-DY 板式排烟口
性能: 主要技术参数:
1.烟感电信号或电信号指令打开排烟口进行排烟, 漏风量(压差 300Pa) ≤700m3/m2.h
2.用远距离执行机构的按钮开启排烟口进行排烟 控制电压:DC24V
3.排烟口打开后,即输出电信号报警或启动联锁风 微动开关接点容量:AC 380V 3A
机。 风口全开时阻力 <0.5
4.PYK-DYW在开启后,如空气温度上升到280℃
在温度熔断器作用下自动关闭。
5.可远距离手动复住。
