DWT-II型低噪声离心式屋顶排风机

产品名称: DWT-II型低噪声离心式屋顶排风机
广泛通用于商用建筑和厂矿企业(更适合轻钢结构屋面)的排风换气
详细信息:

一、特性及应用
DWT系列低噪声屋顶通风机系采用CAD模拟优化设计，经大破试验研究开发的“星火”科研产品具有“效率高、噪声低、运转平稳、外形美观、防腐、防爆等优点，广泛应用于发电、化工、橡胶、制药、食品加工、冶金等备行业及高级民用建筑的送风和排风。根据不同的使用环境和输送介质，风帽、风筒可采用钢板或玻璃钢，叶轮啊采用铝合金、钢板、玻璃钢、工程塑料等材料制作。根据结构分三种：DWT—I型可用于中低压、大流量场合的排风和送风；DWT一II型为离心式屋顶风机可用于压力要求较高场合的排风；DWT—III型为离心轴向式屋顶风机，可用于排放特殊气体的专用场合，如用于厨房排油烟可加设集油槽，借助其外壳及离心叶轮驱动、轴向气流进出的特殊设计去汕明显；DWT-IV型为无电机屋顶涡轮排风机，不用电、无嗓音、体积小、重量轻、排风效率高，安裟方便。
性能参数表

DWT-Ⅱ型(离心式)

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
3	1450	878 925 1059 1130 1253	220 210 188 167 122	0.75	57
3.5	1450	1395 1470 1682 1794 1990	299 285 256 227 166	1.1	59
4	1450	1887 2083 2194 2510 2677	412 391 372 334 298	1.1	62
4.5	1450	2966 3124 3574 3812 4514	495 471 423 376 231	1.1	63
5	1450	4068 4285 4903 5438 6113	615 582 522 485 378	2.2	64

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
6	960	5024 5512 6120 6782 7338	385 367 330 293 223	1.5	65
7	960	8015 8804 9827 10836 11925	548 499 448 398 371	3.0	68
8	960	12563 13565 14157 15824 16708	721 686 654 587 521	5.5	70
8	720	9422 10173 10617 11868 12531	405 385 367 330 393	4.0	68
10	720	22150 23298 26573 28395 31436	1072 1020 916 813 702	7.5	72

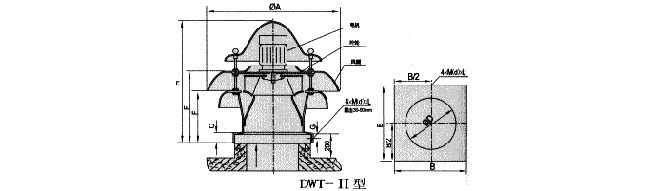

DWT-Ⅱ型(离心式)

机号	ΦA	B	C	ΦD	E	F	H	G	M(d)×L	重量(Kg)
3	690	430	60	310	382	277	702	30	10.580	80
3.5	805	480	60	360	418	298	758	30	10.580	96
4	920	520	60	410	463	328	803	30	10.580	125
4.5	1035	570	60	460	493	343	833	30	10.5100	154
5	1150	640	60	510	548	383	948	30	10.5100	195
6	1460	820	80	610	626	431	1026	50	12.5120	234
7	1610	910	80	710	734	509	1229	50	12.5120	292
8	1840	1050	80	810	818	563	1353	50	12.5120	374
10	2300	1300	80	1010	970	655	1560	50	16.5150	396
